SA-3XBZ-200型线材自动缠绕包装线

  • 所属分类:卧式自动包装生产线
  • 浏览次数:0
  • 发布时间:2023-09-18 16:12:13
  • 产品概述

线材自动缠绕包装线 SAZB-4

线材自动缠绕包装线









 一、  简评:

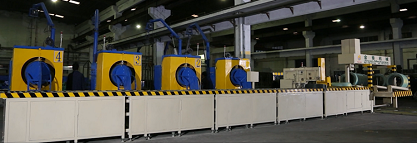

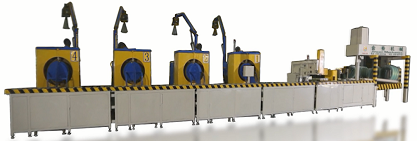

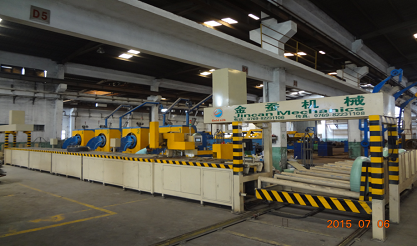

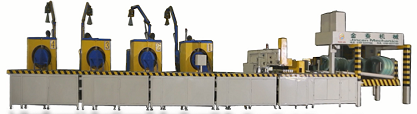

此生产线整体涵盖了象鼻精抽定径收线、线材定重成卷、料卷输送缠绕包装、料卷称重记录、实时标签打印贴标、物料系统后台录入、物料分类暂存储等功能,整机为模块化结构,人工上料后,重量到达自动剪线、收线、扎捆、缠包、收尾、称重、贴标、数据录入、贴胶纸、分类、翻转、下料、储存料车、工序均自动完成。产线可根据客户需求,灵活搭配组装,切合组装简单快捷,生产效率及人工利用率高,

二 、产品用途:

SAZB-4线材自动缠绕包装线 、广泛应用于各种钢丝、管材、钢带、铜带、铜管、铝带、线缆等环形物体的穿心缠绕包装。产品经包装后,外观整洁、漂亮,也能起到防尘、防潮、防锈、防腐蚀、防刮伤等作用。该SAZB-4、卧式系列可配输送线连接客户现场现有生产线实现全自动无人化。

三、基本特征

☆ 手动/自动工作模式选择

☆ PLC可编程控制系统

☆ HMI人机界面可设定产品的相关参数

☆ 输入产品的内径、外径、宽度及修正参数,PLC系统便会自动计算出包装带的长度及缠绕圈数

☆ 可根据需要任意调整包装带的重叠度和松紧度

☆ 可根据需要选择不同的包装材料

☆ 简单,系统将自动调整相应包装参数

☆ 转环为C型整铸结构,运转平稳、强劲

☆ 主机可左右移动以适应包装不同内径、外径的产品

☆ 自动定位

☆ 自动报警,自动显示故障内容

☆ 独立的控制柜,提高维修性

☆ 可自动上带、切带(根据不同包装材料而定)

☆ 采用防护栏及罩壳,

☆ 托辊和护辊均采用聚氨酯包胶,可有效保护产品

☆ 前后输送线方便上料和卸料

四、基本技术参数

产品型号

SAZB-4、

产品类型

卧式

设备外观尺寸

Max:L12000(4头收线)*W11000* H3500 mm

料圈收料尺寸(标准型):

720*500*210(D*d*H)mm

产品宽度

50~100mm

产品内径φ

≥500mm

产品外径φ

≤750mm

产品高度

≤210mm

产品重量

50~150Kg

转环速度

10-100r/min

托辊速度

1-3m/min

包装材料

缠绕膜/防锈膜等

宽度:60-90mm,纸芯内径:50mm,外径:100-150mm

编织带/复合纸带/皱纹纸带等

宽度:60-90mm,纸芯内径:55mm,外径:100-500mm

精抽机功率4台*15kw

60kw

滚筒线总功率

≤10kw

电源电压

AC 220V/380V, 50HZ/60HZ

气源

5~8kgf/cm2

四台精抽机公用一台包装机

根据生产量可选配

扎捆机

可选配

自动上带机械手

可选配

滚筒输送线

按我司设计


标签

SA-3XBZ-200型线材自动缠绕包装线
